Triebfedern

Die klassische Bauform der Bandfeder ist die Triebfeder. Sie wurde bereits früh für die Energiespeicherung in Taschenuhren eingesetzt. Mit der Energie, die sie speichert kann sie ein Laufwerk oder eine Welle antreiben – daher der Name.



  1. Federbreite: 1,8 - 100 mm
  2. Federdicke: 0,05 - 3,0 mm
  3. Material: martensitisch texturierte Kohlenstoffstähle und rostfreie Stähle

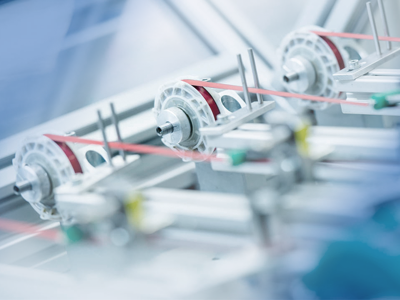

  4. Lebensdauer: bis zu 500.000 Lastzyklen
  5. geringe Hysteresis

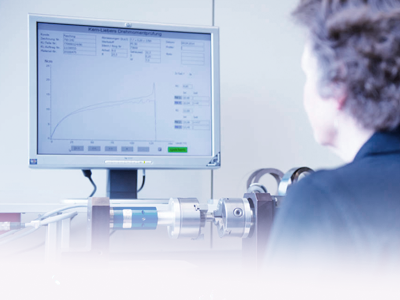

  6. flache Kennlinie im Arbeitsbereich

TYPISCHE ANWENDUNGEN FÜR TRIEBFEDERN

Triebfedern für Schließ-Systeme

Stellantrieb

Eine MAXIMO-Triebfeder wird mit einem Stanzteil, Drehteilen und einer Schlüsselsicherung zu einer Baugruppe montiert.

Diese Baugruppe ist Teil eines Antriebs für Lüftungsklappen. Der Federrücklauf sichert die Notstellfunktion.

Texturgewalzter Bandstahl PRIMAFLEX

Türschließer

Die Feder wird mit einem Halteband geliefert. Dieses wird bei der Montage nicht entfernt. Es verbleibt in der Baugruppe.

Die Federn werden in Rückstellsystemen zum automatischen Schließen von Schwingtüren eingesetzt, wofür eine lange Lebensdauer wichtig ist.

Texturgewalzter Bandstahl PRIMAFLEX

Triebfedern für Rückholsysteme

Sicherheitsgurt

Die MAXIMO-Triebfeder wird in ein Kunststoffgehäuse gewickelt. Weitere Komponenten, wie Achse oder Deckel können zusätzlich montiert werden.

Die Feder dient dem Aus-und Rückzug des Gurtbandes und hält es straff, solange der Fahrgast den Gurt angelegt hat.

Texturgewalzter Bandstahl PRIMAFLEX



Kabelaufroller

Die MAXIMO-Triebfeder wird in ein Metall- oder Kunststoffgehäuse gewickelt.

Das Kabel in einem Staubsauger kann mit Hilfe einer Triebfeder oder einer Rollfeder aufgewickelt werden. Die MAXIMO-Triebfeder zeichnet sich durch eine besonders hohe Lebensdauer aus.

Texturgewalzter Bandstahl PRIMAFLEX

Hundeleine

Die MAXIMO-Triebfeder ist in eine Kunststoffspule gewickelt. Diese Spule rotiert um eine feststehende Achse und wickelt die Hundeleine auf.

Der Federmechanismus hält die Leine unter leichtem Zug. Mittels Bremstaste kann dem Hund Auslauf gewährt oder er kann herangeholt werden.

Texturgewalzter Bandstahl PRIMAFLEX



Schlauchaufroller

Eine Triebfeder für ein Aufrollsystem hat bei einem geringem Einsatzgewicht eine hohe Anzahl an Arbeitsumdrehungen.

Sie unterstützt das Aufrollen des Schlauches hauptsächlich in industriellen Anwendungen.

Texturgewalzter Bandstahl PRIMAFLEX

Triebfedern für Ausgleichssysteme

Seilzugsystem

Die Feder wird in eine Konusrolle montiert. Durch den reduzierten Hebelarm und steigende Kennlinie, ist die Rückstellkraft der Baugruppe konstant.

Das Bauteil unterstützt den Gewichtsausgleich beim Umgang mit Lasten.

Texturgewalzter Bandstahl PRIMAFLEX

Federspannsystem

Die Feder ist Teil einer Baugruppe, die aus mehreren Triebfedern besteht. Das System hat sehr hohe Zugkräfte und ist patentiert.

Das Retraktorsystem wird zum temperaturbedingten Dehnungsausgleich von Oberleitungen an elektrifizierten Bahnstrecken eingesetzt.

Texturgewalzter Federbandstahl PRIMAFLEX

Triebfedern in Anlasssystemen

Anlasser

Die Triebfeder ist auf ihr Gewicht hin optimiert und in ein kleines Kunststoffgehäuse gewickelt.

Diese Komponenten werden in Startsystemen von Kleinmotorgeräten und in Fahrzeugen verwendet.

Texturgewalzter Bandstahl PRIMAFLEX

Triebfedern für mechanische Antriebssysteme

Mechanisches Uhrwerk

Diese hochpräzischen Triebfedern sind der zuverlässige Energiespeicher in Haudaufzugs- und Automatikkalibern.

Beim Aufziehen der Uhr, wird die Feder gespannt. Wenn sie sich entspannt, gibt sie Energie ab und treibt das Uhrwerk an.

NIVAFLEX 45/5

Aufziehspielzeug

Die Triebfeder hat hier die Funktion eines Federmotors, der einem Spielzeugauto den Antrieb gibt.

Federmotoren nutzen die Spannung einer ausgezogenen Feder als Triebkraft. Sie benötigen keine externe Energiezufuhr.

Texturgewalztre Bandstahl PRIMAFLEX
